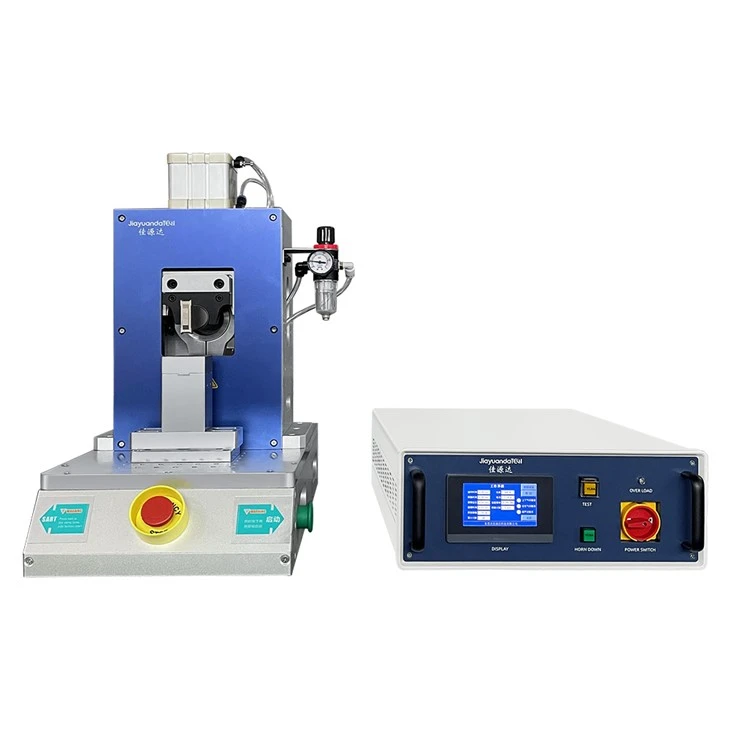

Ultraheli traadi keevitusmasin
Litiumakulektroodide keevitusprotsessi nõuete kohaselt pakutakse välja piesoelektrilise keraamilise pikisuunalise vibratsioonil põhinev mehaaniline struktuur ja täielikult digitaalselt juhitav ultraheli traadi keevitamise masina energiasüsteem on kavandatud {.}.
Energiasäästu, keskkonnakaitse ja mugava töö silmapaistvate eelistega on ultraheli traadi keevitusmasin meelitanud üha enam tähelepanu . ultraheli metalli keevitamist on paljudes väljades . laialdaselt kasutatud
Parameetrid:
| Tootemudel | L40-P800 | L20-P2000 | L20-P4500 |
| Toiteallikas | Ühefaasiline AC220V/AC110V lülitatav 50Hz | Ühefaasiline AC220V/AC110V lülitatav 50Hz | Ühefaasiline AC220V/AC110V lülitatav 50Hz |
| Õhuvarustus | Suruõhk 0.5-0.8 mpa | Suruõhk 0.5-0.8 mpa | Suruõhk 0.5-0.8 mpa |
| Ultraheli tippvõimsus (W) | 500 | 1200 | 2600 |
| Masina maksimaalne võimsus (W) | 600 | 1500 | 2800 |
| Ultraheli sagedus (KHz) | 40 | 20 | 20 |
| Maksimaalne ultraheli aeg (d) | 0.4s | 0.4s | 0.4s |
| Ultraheli aja (de) reguleeritav täpsus | 0.01s | 0.01s | 0.01s |
| Ultraheli hallituse ühenduse niiti suurus | M8*1.25 | 1/2*20Unf | 1/2*20Unf |
| Andmete toodang | Saab eksportida iga keevitusandmeid välisest USB -draivist | Saab eksportida iga keevitusandmeid välisest USB -draivist | Saab eksportida iga keevitusandmeid välisest USB -draivist |
| Ülemine vormi suurus (mm) | 4×4 | 4×4 8×4 | 12×4 8×4 |
| Alumine hallituse suurus | 20 × 20 kiire lahti lahti võtmine ja vahetatav | 20 × 20 kiire lahti lahti võtmine ja vahetatav | 20 × 20 kiire lahti lahti võtmine ja vahetatav |
| Keevituskihtide maksimaalne arv | 20 kihti vaskfooliumi (negatiivne elektrood) 20 kihti alumiiniumfooliumi (positiivne elektrood) | 30 kihti vaskfooliumi (negatiivne elektrood) 30 kihti alumiiniumfooliumi (positiivne elektrood) | 60 kihti vaskfooliumi (negatiivne elektrood) 60 kihti alumiiniumfooliumi (positiivne elektrood) |
Rakendus:
See on rakendatav vase, alumiiniumi, tina, nikli, kuld, hõbeda, roostevabast terasest ja muude viljaliste metallmaterjalide, näiteks õhukeste plaatide, õhukeste vardade, juhtmete, lehestiku ja ribadega, hetkelise keevitamise korral, millel on 2-4 mm {2. kogupaksusega kogu paksusega.
Ultraheli traadi keevitusmasina efekti mõjutavad tegurid:
1. keevitamisvõimsus, mis sõltub keevisõmbluse paksusest ja materjali kõvadusest . Üldiselt öeldes suureneb võimsus keevisõmbluse paksuse ja kõvaduse suurenemisega .
2. vibratsioonisagedus, mis hõlmab resonantssageduse väärtust ja vibratsioonisageduse täpsust .. Sageduse valik põhineb peamiselt keevisõmbluste paksusel ja füüsikalistel omadustel ning seda kontrollitakse üldiselt 15 ~ 75 kHz {4. üldjuhul. Amplituud, mille suuruse määrab keevisõmbluse paksuse ja materjaliga ning selle suuruse vahemik on 5 ~ 25 μm ., kui keevisõmbluse paksuse ja karedusega suureneb, suureneb amplituud vastavalt .
3. staatiline rõhk sõltub materjali paksusest, kõvadusest, liigendist ja ultraheli võimsusest .. Seda kasutatakse otse ultraheli vibratsioonienergia edastamiseks keevisõmblusele .
4. Keevitusaeg sõltub keevisõmbluse paksusest ja materiaalsetest omadustest . Ultraheli keevisliigese moodustumiseks {. on minimaalne keevitusaeg . vähem, kui seekord ei piisa, et see ajaks oksiidi kahjustada metalli pinnale ja ei saa turgude suurenemist} -l üldiselt}. Stabiilne väärtus . Kuid kui keevitusaeg on liiga pikk, väheneb joodise liigese tugevus, kuna keevisõmblust kuumutatakse üles ja plastistsoon laieneb, mille tulemuseks on joodise vuugi pinna ja sisemise struktuuri jämenemine ning vähendamine tänava tugevust .
